中冶辽镁镁质耐火砖

本公司经营的镁质耐火砖主要包括镁砖、镁铬砖、镁铝砖、镁铝铬砖和镁碳砖。

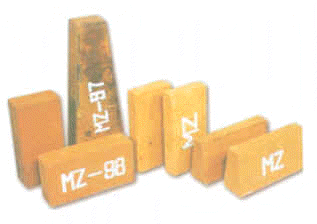

1.镁砖

该产品以方镁石作为主要矿物相，特点是具有较高的体积稳定性和抗渣侵蚀能力，广泛应用于钢铁和有色金属冶炼等高温工业窑炉上。

指标 \ 牌号	MZ-87	MZ-89	MZ-91	MZ-95	MZ-96	MZ-97	MZ-98
MgO ≥(%)	87	89	91	94.5	95.5	96.5	97.5
CaO ≤ (%)	3	3	3	2	2	2	2
常温耐压强度 ≥ MPa	39.2	49	58.8	39.2	39.2	39.2	44.1
显气孔率 ≤ %	20	20	18	20	20	18	18
0.2MPa荷重软化点≥℃	1520	1540	1550	1620	1650	1680	1700

2.1 镁铬砖

该产品以重烧镁砂和氧化铬为原料经高压成型，高温烧成制得。它具有热膨胀系数小，抗热震性能好，抗渣性强等特点。广泛用在平炉、水泥回转窑等工业窑炉上。

指标 \ 牌号	MGe-20	MGe-16	MGe-12	MGe-8
MgO ≥(%)	40	45	55	60
Cr2O3 ≥(%)	20	16	12	8
常温耐压强度 ≥ MPa	24.5	24.5	24.5	24.5
显气孔率 ≤ %	23	23	23	24
0.2MPa荷重软化点 ≥℃	1550	1550	1550	1530

2.2 直接结合镁铬砖

该产品以优质重烧镁砂和氧化铬为原料经高压成型，高温烧成制得。内部结构中结晶尺寸大，
直接结合率高，产品具有较好的耐崩裂性，因其呈低碱偏中性使其在低酸性炉料环境中具有很
好的抗渣性。它是炉外精练炉、电炉、玻璃熔窑和水泥回转窑的理想衬砖材料。

指标 \ 牌号	DBMK-A	DBMK-B	SBMK-C
MgO ≥(%)	80	80	80
Cr2O3 ≥(%)	6-8	6-8	6-8
SiO2 ≤ (%)	2.0	2.5	3.0
常温耐压强度 ≥MPa	40	40	40
显气孔率 ≤ %	18	18	18
0.2MPa荷重软化点≥℃	1680	1650	1620

3. 镁铝砖

该产品以重烧镁砂为主要原料，加入一定数量的工业氧化铝或Al2O3≥90%的铝矾土经混合成型后在高温隧道窑中烧成。其基质部分主要是方镁石-镁铝尖晶石。产品具有良好的耐崩裂性，主要用于平炉的顶部和其他工业窑炉的高温部位。

指标 \ 牌号	ML-80A	ML-80B	ML-84	ML-85A	ML-85B
MgO, %, ≥	80	80	84	85	85
Al2O3, %, ≥	5-10	5-108	6-8	4-8	4-8
0.2MPa下的耐火度,℃,≥	1600	1500	1630	1650	1630
显气孔率, %, ≤	18	20	17	18	19
常温耐压强度,MPa, ≥	39.0	29.4	45	45	38
抗热震次数 ≥	3	3	4	3	3

4. 镁铝铬砖

该产品是镁铝砖的制作过程中加入少量的氧化铬后经高温烧制而成。其特点是高温强度大，耐崩裂性强，荷重软化点高。是平炉炉顶的理想材料。

牌号\指标	MgO %, ≥	Al2O3%, ≥	Cr2O3	0.2MPa下的耐火度,℃, ≥	显气孔率 %, ≤	常温耐压强度,MPa, ≥
MLGZ-95	89	6	1	1630	14-15	50-80

5. 镁碳砖
	该产品选用高纯重烧镁砂和天然高纯石墨为原料，优质酚醛树脂为结合剂经高速混炼、抽真空高压成型和热处理等工艺制成的不烧砖。产品基质结构致密、相分布合理，具有良好的耐崩裂性、抗浸蚀性、高温体积稳定性和导热性。主要用于转炉、炉外精练炉、高功率及超高功率电炉等窑炉上。

转炉用镁碳砖	品种	项目	理化指标					主要原料	用途
			常温指标			1400℃X0.5h 高温抗折强度MPa	C (%)
			显气孔率 %	体密 g/cm³	常温耐压强度MPa	1400℃X0.5h 高温抗折强度MPa	C (%)
	H10C	典型值	3.5	2.89	33.0	15.5	11.8	97重烧镁和电熔镁	转炉炉口
	H10C	保证值	≤5.5	≥2.80	≥24.5	≥8	≥10	97重烧镁和电熔镁	转炉炉口
	H20C	典型值	3.1	2.93	33.3	-	18.4	97电熔镁	小型转炉
	H20C	保证值	≤5.5	≥2.75	≥24.5	≥10	≥17
	H20C-1	典型值	2.4	2.91	31.3	-	19.2
	H20C-1	保证值	≤5.0	≥2.80	≥24.5	≥10	≥17
	H20E3	典型值	2.8	2.92	32.6	13.2	19.3	98电熔镁	中小转炉
	H20E3	保证值	≤5.5	≥2.75	≥24.5	≥10	≥17
	H20E3-1	典型值	2.9	2.92	34.6	15.7	18.15
	H20E3-1	保证值	≤5.0	≥2.8	≥30	≥12	≥17
	H20E-R	典型值	2.9	2.90	33.9	20.5	19.74	98大结晶电熔镁	炉底风口
	H20E-R	保证值	≤4.0	≥2.85	≥30	≥12	≥17	98大结晶电熔镁	炉底风口
	A17	典型值	3.0	2.87	31.3	14.4	15.2	97/98重烧镁和电熔镁	中小转炉
	A17	保证值	≤5.5	≥2.80	≥24.5	≥8	≥14
	A17-1	典型值	2.6	2.89	36.5	15.7	18.36
	A17-1	保证值	≤5.0	≥2.85	≥30	≥10	≥14
超高功率电炉	MT14A	典型值	1.5	3.01	35.6	-	14.91	98大结晶电熔镁	电炉热点
	MT14A	保证值	≤4	≥2.95	≥30	≥10	≥14	98大结晶电熔镁	电炉热点
	MT14B	典型值	2.5	2.99	36.7	16.0	14.92	98电熔镁	电炉炉墙
	MT14B	保证值	≤4	≥2.95	≥30	≥10	≥14	98电熔镁	电炉炉墙
	MT9A	典型值	2.0	3.05	42.8	-	10.38	98电熔镁	电炉炉底
	MT9A	保证值	≤4	≥3.00	≥35	≥10	≥9	98电熔镁	电炉炉底
精练炉钢包	LF20	典型值	2.8	2.90	34.4	-	19.2	97电熔镁	精练炉或钢包渣线部位
	LF20	保证值	≤5	≥2.8	≥24.5	-	≥18
	LF12	典型值	3.5	2.91	38.1	-	13.1
	LF12	保证值	≤5	≥2.85	≥30	-	≥12
